      AUDIX®/SINKA® INDUCTOR SERIES



インダクタ (フェライトタイプ)

メタルコンポジットはこちら/Metal composit Type; Please clickhere

　主に、DC/DCコンバータ（昇圧/降圧/反転)のインダクタ・ノーマルモードチョークとして利用されます。標準数値（Eシリーズ）にない定数にも対応できる場合がございます。ご相談ください。
　高電流対応のメタルコンポジットタイプも用意してございます。 メタルコンポジットタイプは電流に対するインダクタンス低下が小さく、耐高パルス電流性に優れています。
Major Applications:  DC/DC Convertor, Nomal Mode Choke Coils.Out of Standard Value(E-Series) is available, Please contact us.
Metal-composit inductors, they have excellent performance for high pulse-current.Please refer　Metal-composit inductors.
We're preparing a plan to expand our product lines.

特徴

1) 絶縁性能に優れ、高耐圧です。 AC Line の ノーマルモードとしても使用可能です。
2) 標準品以外の各種ｶｽﾀﾑ品の対応が比較的容易です。
3) 直流抵抗を小さくできるため、≧2.2μＨ以上では、メタルコンポジットに比較して優位です。
4) 大インダクタンス (mH)も検討可能です。


区分

1) 一般用 ( -40 ～ +125℃ : 一部製品は　～+105℃）を提供します。
2) Type分類
   ①磁性粉末入樹脂シールド（HPC)
   ②フェライト組立 (OPA , OPBC)
   ③開磁路 (FPI)





その他
各種DIP(PIN)タイプも準備しております。
詳細は弊社迄御問合せください。

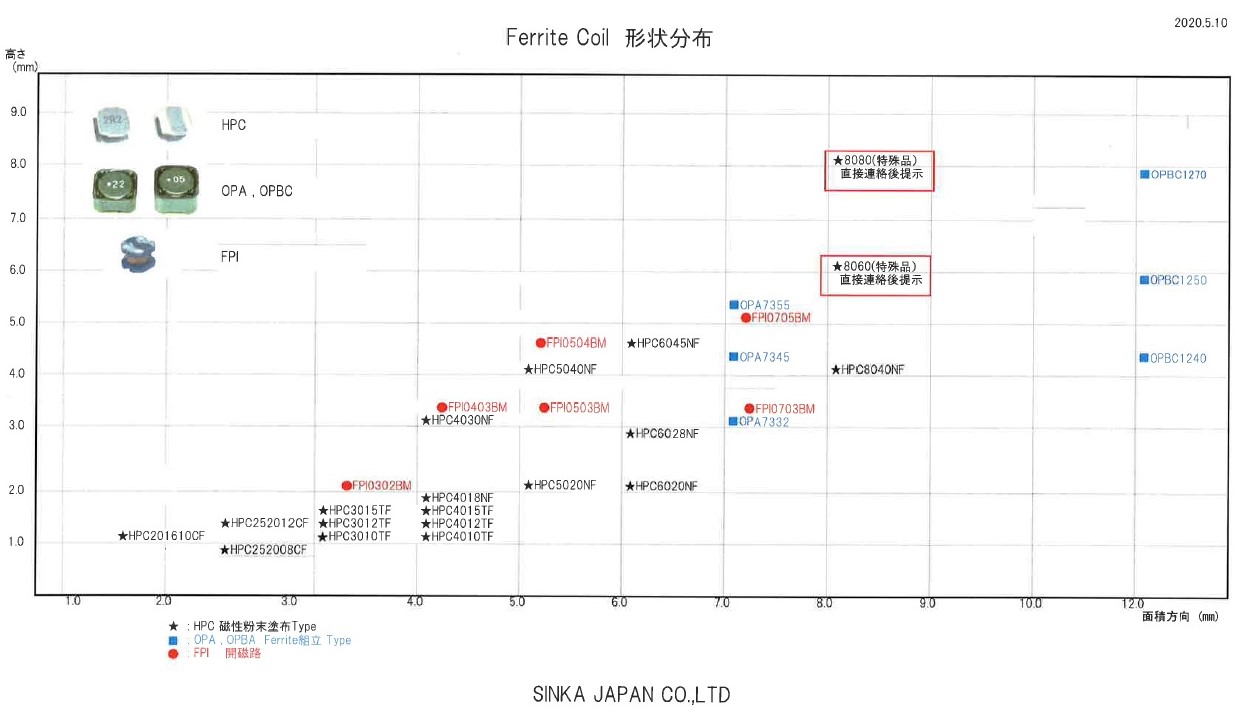

サイズからセレクト/Select for size





データシート/Datasheet

以下、各シリーズのデータシートをご覧いただけます。

Data sheets are as  following,

OPA series

OPA7332 series

OPA7345 series

(1.0μH～2.2μH)

OPA7355 series

OPBC1240 series

OPBC1250 series

 OPBC1270 series



HPC series



HPC3010TF series

HPC3012TF series

HPC3015TF   series

HPC4010TF series

HPC4012TF series

HPC4015TF series

HPC4018NF series

HPC4030NF series

 HPC5020NF series

HPC5040NF series

HPC6020NF series

HPC6028NF series

HPC6045NF series

HPC8040NF series

HPC201610CF series

HPC252008MF series

HPC252012CF series





FPI series

FPI0302BM series

FPI0403BM series

FPI0503BM series

FPI0504BM series

FPI0703BM series

FPI0705BM series





PoC series（PoC ﾌｨﾙﾀ用ｲﾝﾀﾞｸﾀ)

以下品名クリックにてデータシートダウンロード可能です。



Part#

Inductance(μH)/MHz

Inductance　Tolerance

SRF(MHz)　typ.

DCR(Ω)　Max.

I dc(mA) Max.

Irms　　　(mA) typ

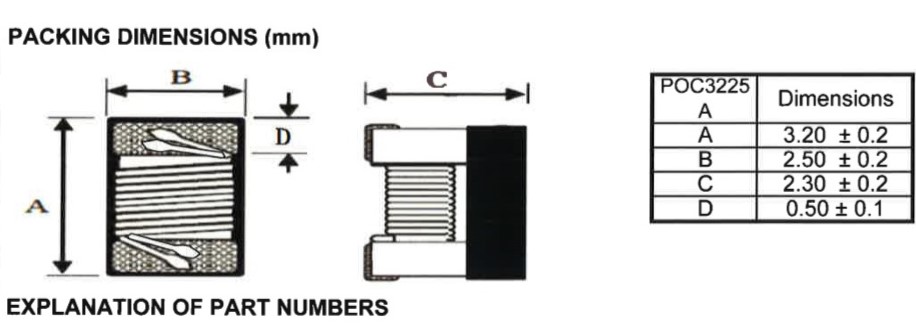

POC3225A-150M

15/1

±20%

50

0.45

500

600





上記以外にも各種フィルタコイルの用意がございます。

詳細については問い合わせフォームよりご連絡ください。
